裂解是指将不挥发性物质采用热分解的方式分解为挥发性低分子，进而通过气相色谱进行分析的方法。随着对高分子定量、结构剖析、热稳定性以及热分解机理等方面研究发展，裂解已经成为高分子研究当中不可缺少的手段，特别是高分子定性方面。

居里点裂解仪是一种高频感应加热裂解器，用铁磁性材料作加热元件，将它置于高频电场中，利用电磁感应对其加热，随着温度的升高，其磁渗透性不断降低，达到居里点温度时，载样材料的磁渗透性突然消失，立即从铁磁质变成顺磁质，电磁感应消失，加热停止，温度将稳定在居里点温度。当切断高频电源后温度下降，铁磁性随即恢复。裂解温度通过选择不同的载样材料进行控制，不同的铁磁质的居里点温度不同，如纯铁的居里点温度是770℃，镍的居里点温度是358℃。通过选择不同的合金材料，居里点温度可以从160～1040℃，通过调节铁磁质合金的组成就可获得所需温度的加热元件。

因此居里点热裂解仪具有以下特点：

1. 升温速度快（0.2秒），再现性良好（误差±1℃）；

2. 热源只为热箔片，因此产生一次热分解物质会进入相对低温的环境温度当中，不会产生二次反应。

3. 不溶性样品包裹在热箔片当中，裂解简单，传热充分。

4. 热解温度有20中以上。

5. 裂解仪适用性强。

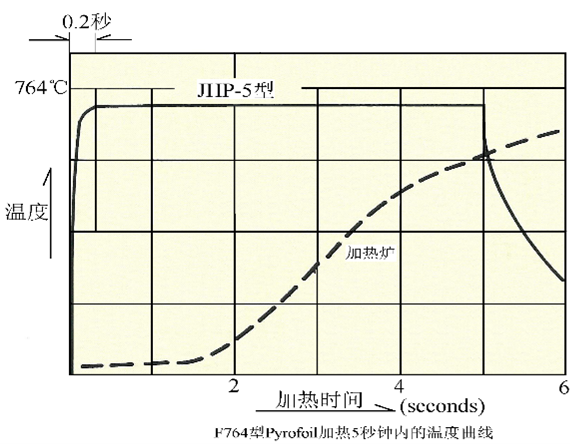

裂解温度－时间曲线

样品加热只需要0.2秒就可以达到最终温度。
温度的精度和可重复性强，最终温度误差在±1.0℃以内。
热裂解时间时间可以精确控制。

右图为764℃热箔片的升温曲线。

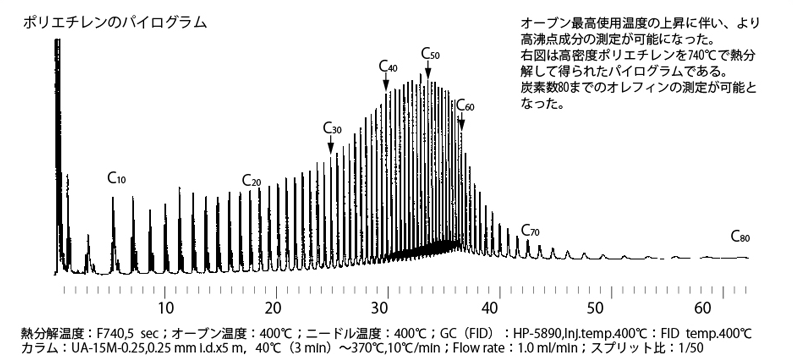

聚乙烯裂解谱图

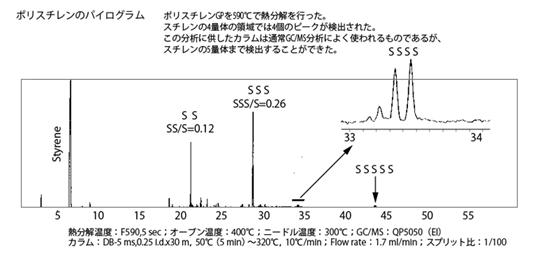

聚苯乙烯裂解谱图
